在指定扇形區域內顯示不同顏色和/ 或節奏的燈光(通常是不同顏色),為航海人員提供助航信息的一種固定標志。

4. 1 根據船舶航行需要配布扇形燈時,應以簡明的方式,標示出港池口門、航道、轉向點、其他航道連 4接點、錨地、水上功能區界限、礙航物區等。

4. 2 扇形燈的不確定角應設置在可航水域內。 不確定角應盡可能小,并應滿足船舶的導航要求。

4. 3 統籌考慮扇形燈配布水域的自然條件及已存在的助航標志的分布狀況,不應出現標識混淆或引 起標志誤認。

4. 4 當用扇形燈標示可航水域時,扇區邊界應與可航水域邊界保持一定的安全距離。

扇形燈標示港池口門時,應用白光扇區標示港池口門可航水域,有色光扇區靠近白光扇區的邊界標 示港池口門左右側邊界

5. 2 航道

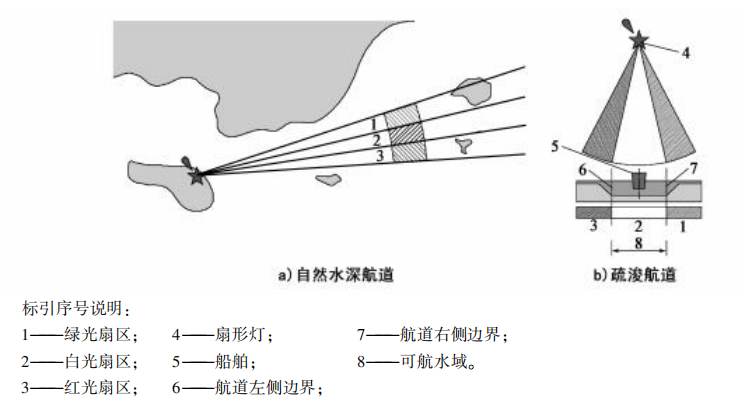

5. 2. 1 扇形燈標示航道時,應用白光扇區標示可航水域,有色光扇區靠近白光扇區的邊界標示航道左 5右側邊界,有色光扇區燈光顏色的設置應符合 GB 4696 的規定,航道扇形燈配布示意見圖 3。

5. 2. 2 可通過扇區邊界來回?cái)[動實現更高的導航精度,應用白色定光扇區標示航道中央水域,白光與 有色光互閃扇區標示航道左、右側的可航水域,有色光定光扇區靠近互閃扇區的邊界標示航道邊界,有 色光閃光扇區標示航道外側水域,擺動邊界扇形燈標示航道配布示意見圖 4;也可通過兩盞扇形燈形成 平行光系統標示航道,雙扇形燈標示航道配布示意見圖 5。

附件：扇形燈配布導則 行業標準 JT/T 1436-2022
